小型精密油冷机

ROC-XT系列小型精密油冷机选用国际知名品牌压缩机及制冷配件，采用国际领先的制冷控制技术，达到高能效比，节能环保。该油冷机为整体式成套设备，内置油箱及油泵，配置完善，安装操作简便高效。
本系列小型精密油冷机是利用冷媒的蒸发吸热原理进行冷却工作的，油泵从油冷机油箱将冷却的油液介质泵至机床、加工中心等系统中进行热交换处理，把系统中的热量带回油冷机进行冷却降温。通过油液介质的连续循环工作使整个系统的油温持续下降直至稳定在控制温度范围内。该系列油冷机具有“温度固定”和“室温同调”两种控制方式，可根据实际需要任意选择，防止机床主轴因油温变化而影响加工精度，防止机床主轴中心偏移或热变形，延长机床使用寿命，防止油温过高引起油质恶化，保持油粘度特性，稳定油压，避免油震。
产品主要应用于机械加工、机床制造、锻造、石油、电子、纺织、汽车等工业领域的数控齿轮加工机床，CNC机床的机械主轴、电主轴，CNC机床、油压机及各类液压站、润滑站，放电加工设备的加工液冷却，减速箱的润滑、冷却系统。如：德国ZF减速箱、意大利BF减速箱及自制减速箱、齿轮箱的冷却等等。
根据各类机床设备的不同需要，ROC系列浸入式工业油冷机温度控制方式可分为：
温度固定型：即直接设定要控制的油温，与环境温度无关。设定范围在15℃～45℃之间。
室温同调型：是指油温与环境温度保持一定的温度差，即油温设定为T℃时，实际油温就被控制在环境温度加T℃处，当环境温度上升（下降）时，油温也跟着上升（下降），但油温与环境温度之差始终保持在T℃。这种方式是冷却主轴润滑油的最佳方式。

● 选用进口品牌压缩机，采用先进制冷控制技术，高能效，低噪音，节能环保。

● 采用液晶全中文电脑控制器，人机界面友好，操作简便快捷。

● 提供多种保护功能和无源报警信号端子，将故障信号反馈给机床的CNC控制系统，对机床运行提供保护。

● 具有电流过载、冷媒系统高低压、超温、相序、延时及流量等安全保护和报警指示功能。

● 防止机床热变形、防止机床主轴中心发生偏移、防止油质的氧化蒸发。

● 稳定油压、防止油震、提高机床的加工精度、提高机床设备的使用效率。

● 防止油质因高温恶化，保持油粘度不变，保证机床稳定可靠运行。

● 油液介质系统采用全不锈钢材质，保持油质清洁节能。

● 工业产品专用设计外型，美观简洁，品质非凡。

精密工业油冷机（带油箱）技术参数Precise Oil cooler Specifications

型号Model			ROC-1.5T	ROC-2.0T	ROC-2.5T	ROC-3.5T	ROC-5.0T
制冷量Cooling Capacity		kW	1.5	2.0	2.5	3.5	5.0
制冷量Cooling Capacity		103kcal/h	1.29	1.72	2.15	3.0	4.3
电源Power Supply		V/ph/Hz	380/3/50
输入功率Input Power		kW	0.65	1.6	1.8	2.1	3.5
额定电流 Rated Current		A	2.2	4.5	5.7	6.8	8.0
压缩机类型Compressor Type			转子式Rotor
油流量Oil Flow		L/min	6	16	16	16	34
供油最大压力 Maximum Supply Pressure		Mpa	0.5
使用条件Use Conditions	油种类Oil Type		主轴油/液压油/润滑油Hydraulic Oil/Lubricating Oil
	油粘度V	cSt	2～10	4～300
	油温T	℃	5～55
	环境温度T	℃	5～45
蒸发器形式Evaporator Type			不锈钢板式Stainless Steel Plate Type
油箱容积 Oil Tank Volume		L	22	30	35	35	60
接管尺寸Pipe Size		内螺纹	Rp3/8″	Rp1/2″	Rp1/2″	Rp3/4″	Rp1″
冷凝器Condenser			紫铜管套铝片高能效翅片式Coil
冷媒Refrigerant			R22 /134a
节流方式Throttle Mode			毛细管Capillary Tube
温度控制范围Temperature Control Range			温度固定型Fixed:15～45℃/室温同调型Adjustable:室温±9 控制精度Control Precision:±1℃
保护装置Protector			高低压、过载、防冻、延时、超温、流量保护 Pressure,Overload,Anti-freeze,Delay,Over-temperature,Water Flow
噪音Noise Level		dB (A)	55	55	58	58	62
机组重量Weight		kg	70	110	135	145	185

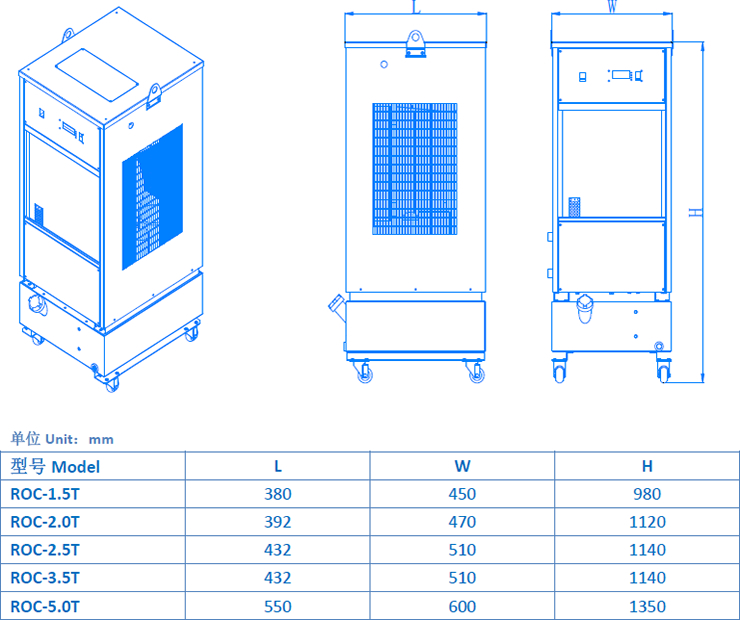

外形尺寸Dimensions	长L	mm	380	392	432	432	550
	宽W	mm	450	470	510	510	600
	高H	mm	980	1120	1140	1140	1350

型号Model			ROC-7.0T	ROC-10T	ROC-12T	ROC-15T	ROC-20T
制冷量Cooling Capacity		kW	7.0	10.0	12.0	15.0	20.0
制冷量Cooling Capacity		103kcal/h	6.0	8.6	10.3	12.9	17.2
电源Power Supply		V/ph/Hz	380/3/50
输入功率Input Power		kW	4.5	5.5	6.2	7.8	8.0
额定电流 Rated Current		A	10	11	13	14.5	15.5
压缩机类型Compressor Type			全封闭涡旋式Scroll
油流量Oil Flow		L/min	34	34	65	65	65
供油最大压力 Maximum Supply Pressure		Mpa	0.5
使用条件Use Conditions	油种类Oil Type		主轴油/液压油/润滑油Hydraulic Oil/Lubricating Oil
	油粘度V	cSt	2～10	4～300
	油温T	℃	5～55
	环境温度T	℃	5～45
蒸发器形式Evaporator Type			不锈钢板式Stainless Steel Plate Type
油箱容积 Oil Tank Volume		L	80	110	110	180	180
接管尺寸Pipe Size		内螺纹	Rp1″	Rp1″	Rp1-1/4″	Rp1-1/4″	Rp1-1/4″
冷凝器Condenser			紫铜管套铝片高能效翅片式Coil
冷媒Refrigerant			R22
节流方式Throttle Mode			毛细管Capillary Tube
温度控制范围Temperature Control Range			温度固定型Fixed:15～45℃/室温同调型Adjustable:室温±9 控制精度Control Precision:±1℃
保护装置Protector			高低压、过载、防冻、延时、超温、流量保护 Pressure,Overload,Anti-freeze,Delay,Over-temperature,Water Flow
噪音Noise Level		dB (A)	65	68	68	70	70
机组重量Weight		kg	210	270	320	380	400

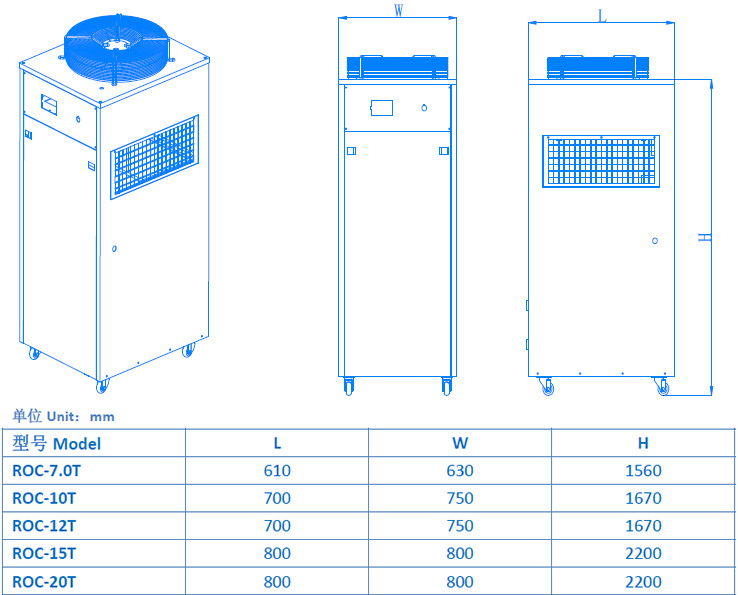

外形尺寸Dimensions	长L	mm	610	700	700	800	800
	宽W	mm	630	750	750	800	800
	高H	mm	1560	1670	1670	2200	2200

说明Directions：
1、以上制冷量基于环境温度35℃，进油温度35℃，出油温度27℃。油品是在ISO VG32条件下测得。
The cooling capacity is based on a 35℃ ambient temperature, a 35℃ entering oil temperature and a 27℃ leaving oil temperature. Oil quality is tested under the condition of ISO VG32.
2、本公司保留因技术需要更改产品的权利，请关注公司网站或向相关业务人员咨询。
Design and specification are subject to change without prior notice.
3、产品是公司标准产品，有加热型选择，本公司接受客户定制业务。
Please contact with us for special design.
