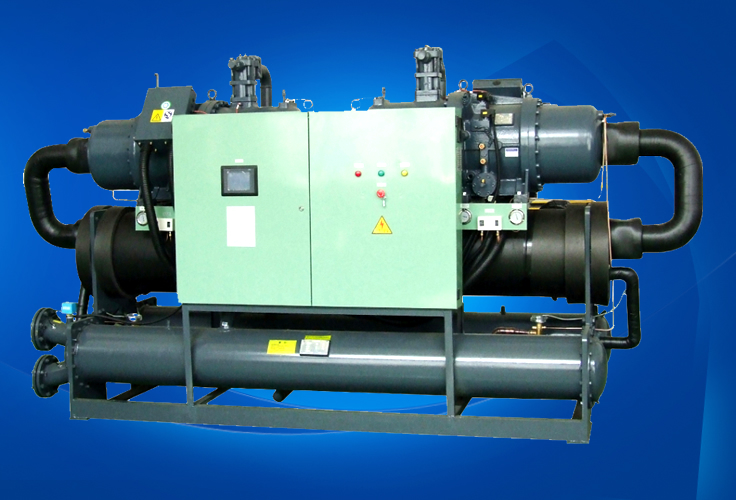

水冷螺杆式低温冷水机

RC-XWFS系列水冷螺杆式低温冷水机选用国际知名品牌螺杆式低温压缩机、低温电控元件及制冷配件，采用国际领先的制冷控制技术，可提供最低-35℃超低温冷冻介质（乙二醇溶液或氯化钙溶液）。系列设备零件少，故障率低，无级能量调节，控制灵活方便，高能效比，节能环保，易于维护保养。
本系列水冷螺杆式低温冷水机主要应用于环境温度高，灰尘埃多，通风不畅，水源丰富或自由冷却水塔装置等大空间的单独式或集中式提供高恒温的低温冷冻水介质，为不断提高工业生产效率提供持续“冻”力！
产品广泛应用于注塑机械、包装机械、汽车、电镀电子、冶金、金属处理、太阳能、食品加工、医药、机械制造、精密机电、造纸印刷、石油化工等工业制造领域。

● 选用国际知名品牌螺杆式低温压缩机，无级能量调节，高能效，低噪音，节能环保。

● 中文液晶显示器，人机界面友好，操作简便快捷，精确显示设备的各项运行参数。

● PLC模块控制，兼容通讯网线接口，实现远程控制及监控功能。

● 采用高效壳管式蒸发器和冷凝器，换热效率高，防冻防锈，维护保养方便。

● 采用精密电控元件，具有冷媒系统高低压、逆相、缺相、超温、延时及水流等自动保护和报警指示功能。

● 液晶显示冷冻水进出口温充及设定温度，具有显示故障告警功能，确保设备运行稳定可靠。

● 工业产品专用设计外型，零件少，体积小，结构紧凑。

水冷螺杆式低温冷水机组不同出水温度情况下的修正系数

Modification coefficient of refrigeration capacity at different outlet temperature of water cooler screw chiller unit

冷冻水出水温度℃ Chilled water Tep	2	0	-5	-10	-15	-20	-25	-30	-35
制冷量Cooling capacity	1.58	1.47	1.26	1.0	0.83	0.64	0.55	0.42	0.33
冷冻水流量Chilled flow	1.58	1.47	1.23	1.0	0.84	0.66	0.57	0.43	0.33
冷却水流量Cooling flow	1.38	1.32	1.20	1.0	0.88	0.84	0.82	0.62	0.48
耗电功率Input power	1.08	1.07	1.03	1.0	0.97	0.94	0.90	0.77	0.63

水冷螺杆式低温冷水机组技术参数Water cooled screw Chiller Specifications (-5℃～-35℃)

型号Model			RC-50WSF	RC-70WSF	RC-100WSF	RC-120WSF	RC-160WSF
制冷量Cooling Capacity		kW	52	71	101	124	160
制冷量Cooling Capacity		10³kcal/h	44.72	61.06	86.86	106.64	137.6
电源Power Supply		V/ph/Hz	380/3/50
输入功率Input Power		kW	20.5	27	37	49	55
压缩机 Compressor	类型Type		高能效半封闭螺杆式High efficiency semi hermetic screw
	数量QTY	台	1	1	1	1	1
	启动方式Start mode		星-Δ启动 Star delta starting
	能量级别Energy LV		25%-50%-75%-100%四段有级容调或25%～100%无级容调
蒸发器 Evaporator	冷冻水流量 Chilled Flow	m³/h	11.0	15.0	21.5	26.5	34.0
	冷冻水流量 Chilled Flow	m³/h	12.5	17.0	24.0	29.5	38.5
	形式Type		干式壳管换热器(乙二醇溶液)Dry shell and tube Type / 耐腐型干式壳管换热器（氯化钙溶液） Corrosion resistant shell and tube Type
	水阻力Water resistance	Kpa	50～100
冷凝器 Condenser	冷却水流量 Cooling Flow	m³/h	12.5	17.0	24.0	30.0	37.0
	形式Type		卧式壳管换热器Shell and tube Type
	水阻力Water resistance	Kpa	40～80
接管尺寸 Pipe Size	蒸发器 Evaporator	DN	2-DN65	2-DN65	2-DN80	2-DN100	2-DN100
	冷凝器 Condenser	DN	2-DN65	2-DN65	2-DN80	2-DN100	2-DN100
	方式Type		标准法兰连接Standard flange connection
冷媒Refrigerant			R22/R404a/R407c
节流方式Throttle Mode			热力膨胀阀Expansion Valve
保护装置Protector			高低压、过载、防冻、延时、水流保护 Pressure,Overload,Anti-freeze,Delay ,Water Flow
噪音Noise Level		dB (A)	68	70	70	72	72
机组重量Weight		kg	1000	1050	1200	1550	1650

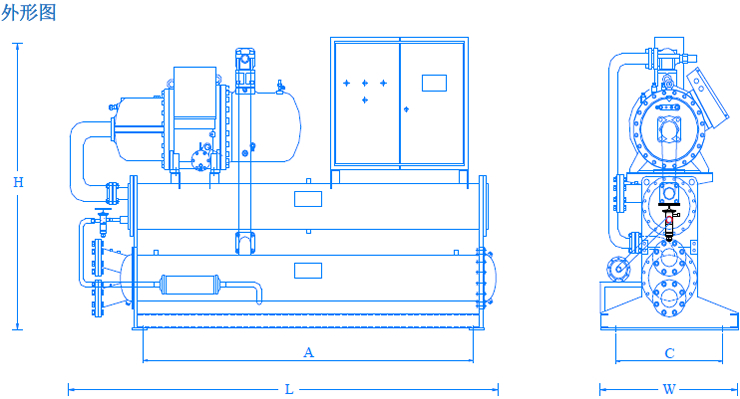

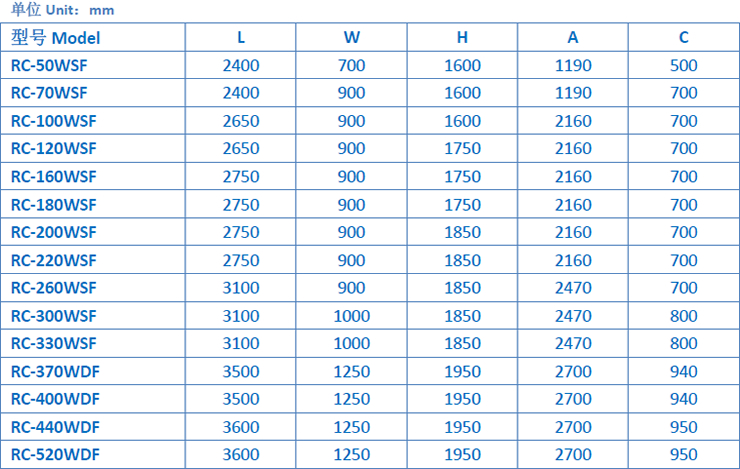

外形尺寸Dimensions	长L	mm	2400	2400	2650	2650	2750
	宽W	mm	700	900	900	900	900
	高H	mm	1600	1600	1600	1750	1750

型号Model			RC-180WSF	RC-200WSF	RC-220WSF	RC-260WSF	RC-300WSF
制冷量Cooling Capacity		kW	185	200	221	263	304
制冷量Cooling Capacity		10³kcal/h	159.1	172.0	190.06	226.18	261.44
电源Power Supply		V/ph/Hz	380/3/50
输入功率Input Power		kW	64	69.5	77.5	90	103
压缩机 Compressor	类型Type		高能效半封闭螺杆式High efficiency semi hermetic screw
	数量QTY	台	1	1	1	1	1
	启动方式Start mode		星-Δ启动 Star delta starting
	能量级别Energy LV		25%-50%-75%-100%四段有级容调或25%～100%无级容调
蒸发器 Evaporator	冷冻水流量 Chilled Flow	m³/h	39.5	42.5	47.0	55.7	64.4
	冷冻水流量 Chilled Flow	m³/h	44.5	48.0	53.0	62.8	72.6
	形式Type		干式壳管换热器(乙二醇溶液)Dry shell and tube Type / 耐腐型干式壳管换热器（氯化钙溶液） Corrosion resistant shell and tube Type
	水阻力Water resistance	Kpa	50～100
冷凝器 Condenser	冷却水流量 Cooling Flow	m³/h	43.0	46.5	51.5	60.7	70.0
	形式Type		卧式壳管换热器Shell and tube Type
	水阻力Water resistance	Kpa	40～80
接管尺寸 Pipe Size	蒸发器 Evaporator	DN	2-DN100	2-DN100	2-DN100	2-DN100	2-DN125
	冷凝器 Condenser	DN	2-DN100	2-DN100	2-DN100	2-DN100	2-DN125
	方式Type		标准法兰连接Standard flange connection
冷媒Refrigerant			R22/R404a/R407c
节流方式Throttle Mode			热力膨胀阀Expansion Valve
保护装置Protector			高低压、过载、防冻、延时、水流保护 Pressure,Overload,Anti-freeze,Delay ,Water Flow
噪音Noise Level		dB (A)	72	75	75	78	78
机组重量Weight		kg	1700	1800	1900	2300	2500
外形尺寸Dimensions	长L	mm	2750	2750	2750	3100	3100
	宽W	mm	900	900	900	900	1000
	高H	mm	1750	1850	1850	1850	1850

型号Model			RC-330WSF	RC-370WDF	RC-400WDF	RC-440WDF	RC-520WDF
制冷量Cooling Capacity		kW	329	370	400	442	526
制冷量Cooling Capacity		10³kcal/h	282.94	318.2	344.0	380.12	452.36
电源Power Supply		V/ph/Hz	380/3/50
输入功率Input Power		kW	111	128	139	155	180
压缩机 Compressor	类型Type		高能效半封闭螺杆式High efficiency semi hermetic screw
	数量QTY	台	1	2	2	2	2
	启动方式Start mode		星-Δ启动 Star delta starting
	能量级别Energy LV		25%-50%-75%-100%四段有级容调或25%～100%无级容调
蒸发器 Evaporator	冷冻水流量 Chilled Flow	m³/h	69.7	78.4	84.7	93.6	111.4
	冷冻水流量 Chilled Flow	m³/h	78.6	88.4	95.6	105.6	125.7
	形式Type		干式壳管换热器(乙二醇溶液)Dry shell and tube Type / 耐腐型干式壳管换热器（氯化钙溶液） Corrosion resistant shell and tube Type
	水阻力Water resistance	Kpa	50～100
冷凝器 Condenser	冷却水流量 Cooling Flow	m³/h	75.7	85.6	92.7	102.7	121.4
	形式Type		卧式壳管换热器Shell and tube Type
	水阻力Water resistance	Kpa	40～80
接管尺寸 Pipe Size	蒸发器 Evaporator	DN	2-DN125	2-DN125	2-DN150	2-DN150	2-DN150
	冷凝器 Condenser	DN	2-DN125	4-DN100	4-DN100	4-DN100	4-DN100
	方式Type		标准法兰连接Standard flange connection
冷媒Refrigerant			R22/R404a/R407c
节流方式Throttle Mode			热力膨胀阀Expansion Valve
保护装置Protector			高低压、过载、防冻、延时、水流保护 Pressure,Overload,Anti-freeze,Delay ,Water Flow
噪音Noise Level		dB (A)	80	85	85	90	90
机组重量Weight		kg	2600	3100	3300	3500	3800
外形尺寸Dimensions	长L	mm	3100	3500	3500	3600	3600
	宽W	mm	1000	1250	1250	1250	1250
	高H	mm	1850	1950	1950	1950	1950

说明Directions：
1、以上制冷量基于冷却进水30℃、出水温度35℃和冷冻进水-5℃、出水温度-10℃。
The cooling capacity is based on a 30℃ entering cooling water temperature,a 35℃ leaving cooling water temperature, a -5℃ entering chilled water temperature and a -10℃ leaving chilled water temperature.
2、载冷剂的质量浓度：乙二醇水溶液为40%，氯化钙水溶液为20.9%。
The concentration of coolant: ethylene glycol aqueous solution is 40%,calcium chloride aqueous solution is 20.9%。
3、以上机组可以根据客户要求定制热回收，热回收量为制冷量的50%，热水温度可以达到55℃。
Above units can be customized according to customer requirements of heat recovery, heat recovery of 50%,hot water temperature can be 55℃.
4、本公司保留因技术需要更改产品的权利，请关注公司网站相关公告或向相关业务人员咨询。
Design and specification are subject to change without prior notice.
5、产品是公司标准产品，本公司接受客户定制业务。
Please contact with us for special design.
